Hướng dẫn lắp đặt trọn bộ thiết bị dao cắt tụ của Nhà sản xuất Hitachi Energy (ABB)

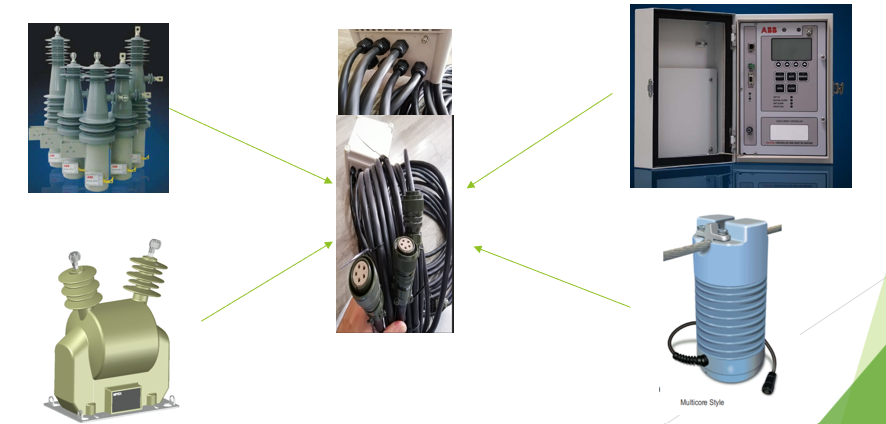

Trọn bộ thiết bị đóng cắt tụ bù trung thế (dao cắt tụ/ bù ứng động) của Nhà sản xuất Hitachi Energy (ABB) bao gồm 04 thành phần thiết bị chính:

• Tủ điều khiển: CQ900L, CQ900R, CQ930
• Biến dòng cảm ứng
• Dao cắt tụ: PS15, PS 17, PS25, PS36
• Biến điện áp cấp nguồn

Hướng dẫn lắp đặt, đấu nối: Down load tài liệu

1. Lắp đặt:

• Tủ điều khiển và hộp đấu dây trung gian được treo vào thân cột bằng dây đai inox kèm khóa đai

Chú ý khi đóng cửa tủ điều khiển cần điều chỉnh độ căng của khóa sao cho khi đóng cánh cửa được ép chặt vào trong để tránh việc nước và hơi ẩm xâm nhập vào tủ

• Dao cắt tụ được lắp kèm giá đỡ chuyên dụng đi kèm
• Biến dòng cảm ứng sử dụng bulong đỡ lắp thay sứ đỡ dây đỉnh cột

2. Kết nối các thiết bị: Để kết nối hệ thống các thiết bị gồm tủ điều khiển, dao cắt tụ, biến dòng cảm ứng, biến điện áp cấp nguồn với nhau sẽ sử dụng hộp đấu nối trung gian (Juntion Box) gồm các cáp và Jack chuyên dụng.

Cáp đấu nối từ tủ đấu dây đến 03 dao cắt: 03 jack 5 chân kết nối vào 03 dao cắt khác nhau

Cáp đấu nối từ tủ đấu dây đến tủ điều khiển:

Với tủ điều khiển không có chức năng SCADA CQ900: Chỉ có 01 jack 7 chân kết nối vào tủ điều khiển.

Với tủ điều khiển có chức năng SCADA CQ900R: Có 02 jack 7 chân kết nối vào tủ điều khiển như sau:

• Jack 7 chân thứ 1 kết nối với chân A tại tủ điều khiển: Có chứng năng cấp nguồn cho tủ điều khiển. Nhận biết bằng cách dùng đồng hồ đo thông mạch chân E, G với nhau: E và G thông mạch
• Jack 7 chân thứ 2 kết nối với chân B tại tủ điều khiển: Có chứng năng lấy tín hiệu trạng thái dao cắt về tủ điều khiển. Nhận biết bằng cách dùng đồng hồ đo thông mạch chân E, G với nhau: E và G không thông mạch.

Với tủ điều khiển có chức năng SCADA CQ900R nhưng sử dụng cho dao cắt 3 pha 35kV mã hiệu PS35: Tủ đấu dây chỉ có 01 jack 7 chân với chức năng cấp nguồn và điều khiển sẽ nối với chân A của tủ điều khiển CQ900R

Cáp đấu nối từ tủ đấu dây đến biến dòng cảm ứng: 01 sợi cáp 2 lõi đỏ và đen tiết diện 2×1,5mm kết nối với biến dòng bằng jack kết nối hàn sẵn

Cáp đấu nối từ tủ đấu dây đến biến điện áp cấp nguồn: 01 sợi cáp 2 lõi đỏ và đen tiết diện 2×2.5mm bấm khuyên sẵn đấu nối vào biến điện áp cấp nguồn. Trong đó dây đỏ đấu vào dây pha, dây đen đấu vào dây “đất” (nếu biến điện áp đấu pha-đất) hoặc dây pha (nếu biến điện áp đấu pha-pha). Dùng đồng hồ đo điện áp giữa chân A trên jack 7 chân với đất phải có điện áp

3. Nối đất cho thiết bị: Tại các vị trí sau của thiết bị yêu cầu bắt buộc phải nối với hệ thống nối đất chung, nếu không sẽ gây cháy hỏng Board mạch thiết bị, các thông số đo của thiết bị không chính xác, mất an toàn khi vận hành.

Nối đất cho hộp đấu dây trung gian Juntion box

Vị trí nối đất trên tủ điều khiển

Vị trí nối đất trên biến dòng cảm ứng
