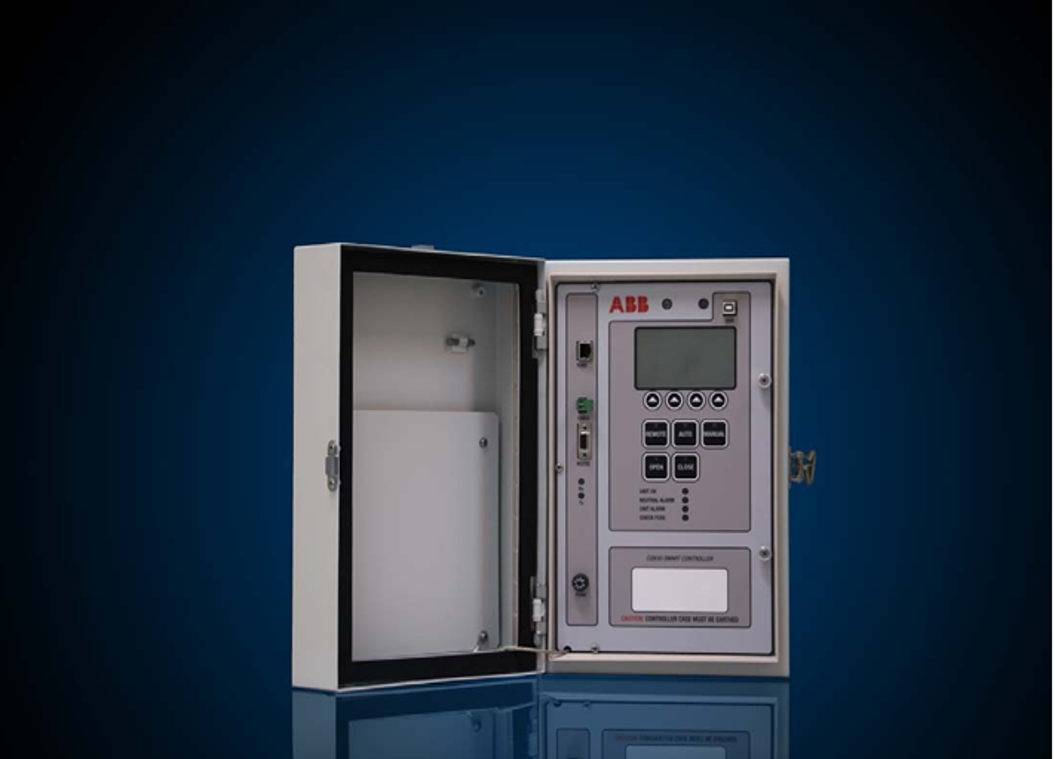

Kết nối, cài đặt tủ điều khiển CQ930

Phần mềm kết nối: Download file phần mềm và hướng dẫn sử dụng

https://drive.google.com/drive/folders/1zSGKY01vQN0J5c2qW2YtUc7yoiBKOkQ0?usp=sharing

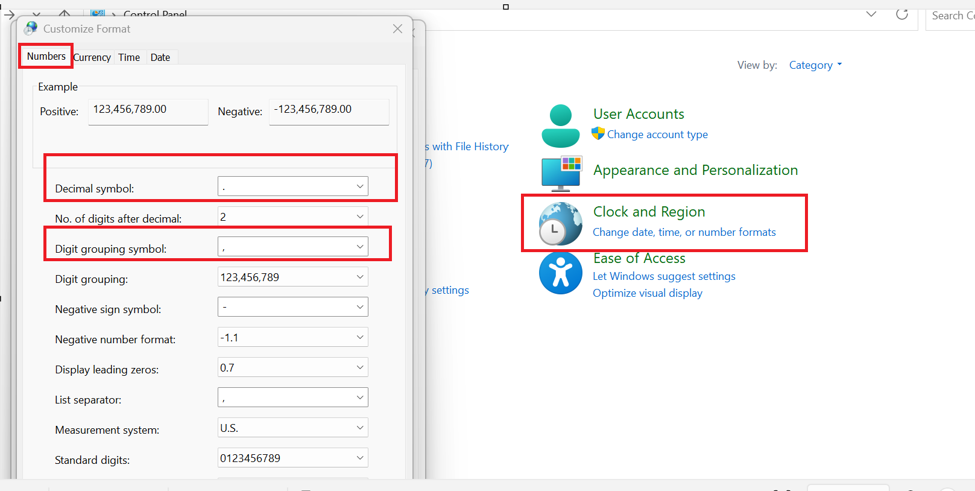

Yêu cầu với máy tính: Định dạng dấu “.” và “,” trong win như sau:

Vào control Panel

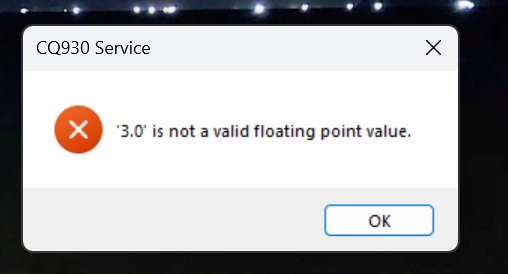

Nếu không khi mở phần mềm sẽ bị lỗi “3.0” như sau:

Mục 1: Mở phần mềm và kết nối với tủ điều khiển

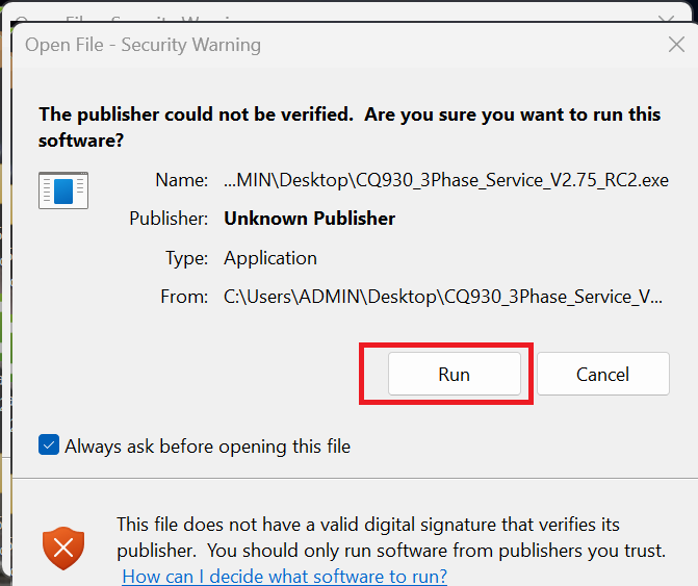

Mở phần mềm

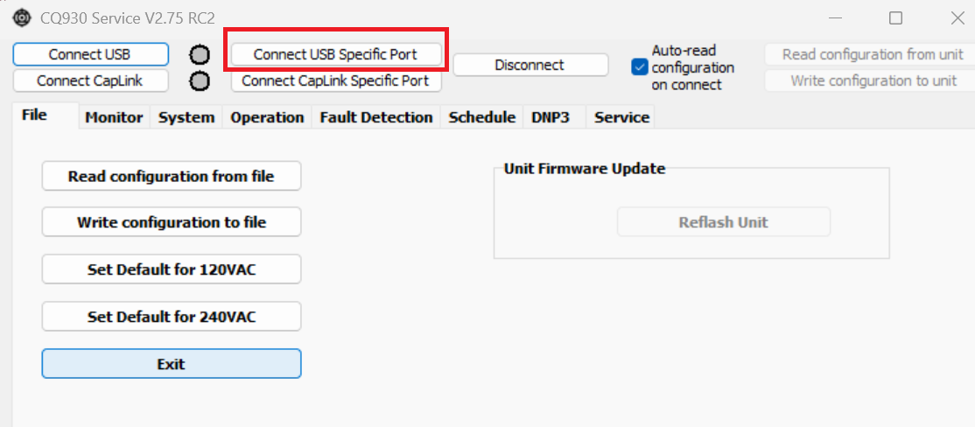

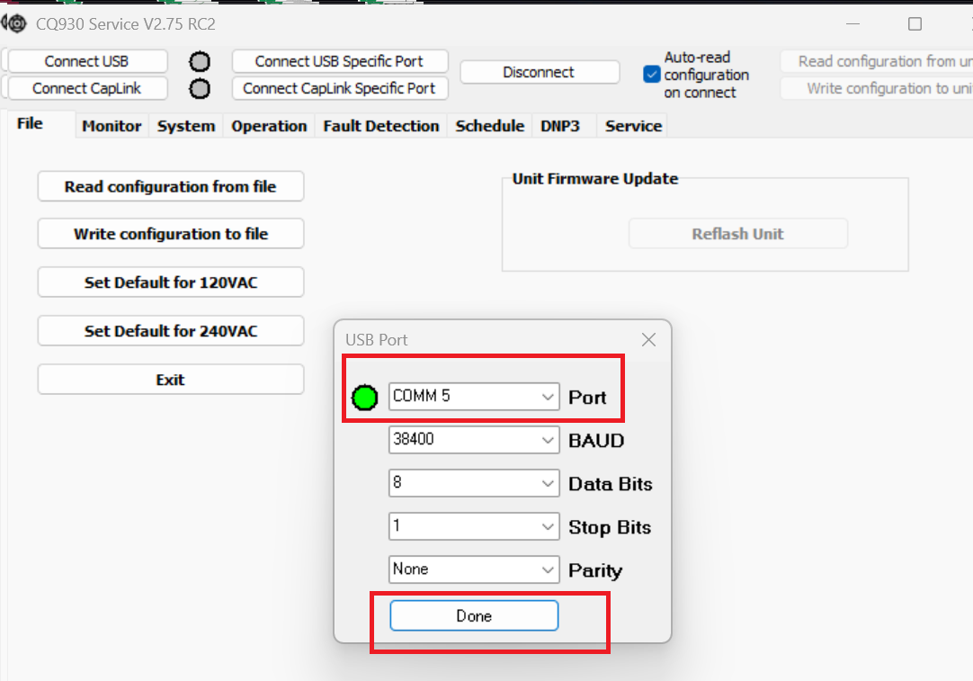

Chọn cổng USB kết nối

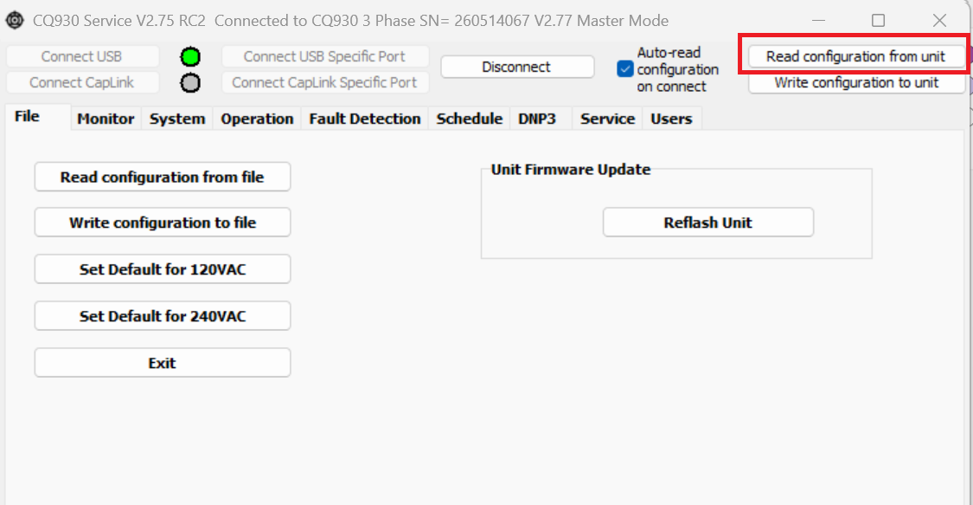

Vào sheet File đọc dữ liệu từ tủ điều khiển ra phần mềm

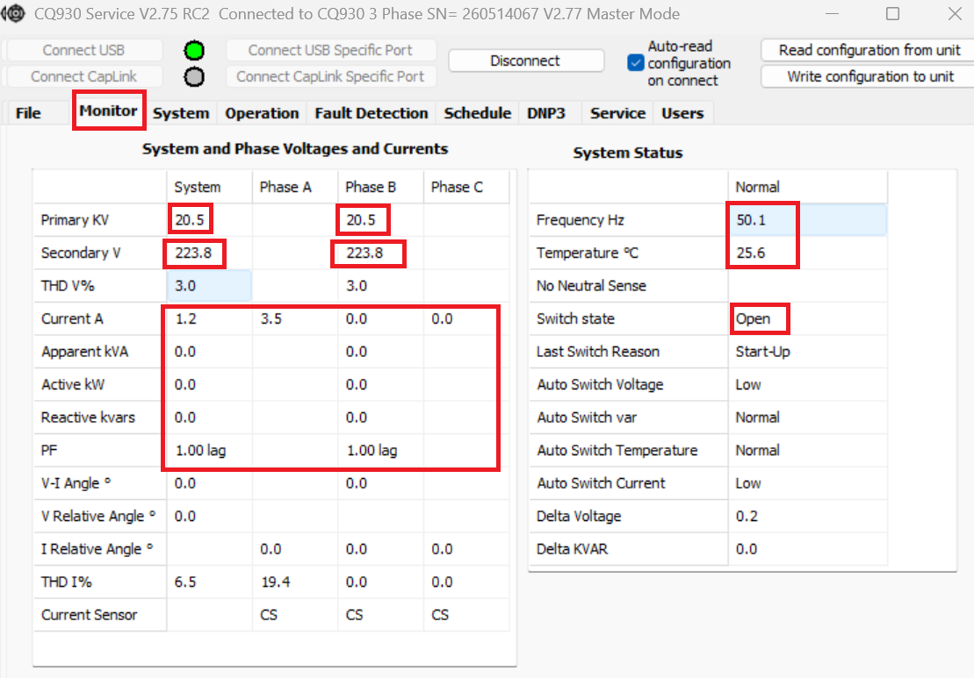

Vào trang Monitor để xem các thông số vận hành

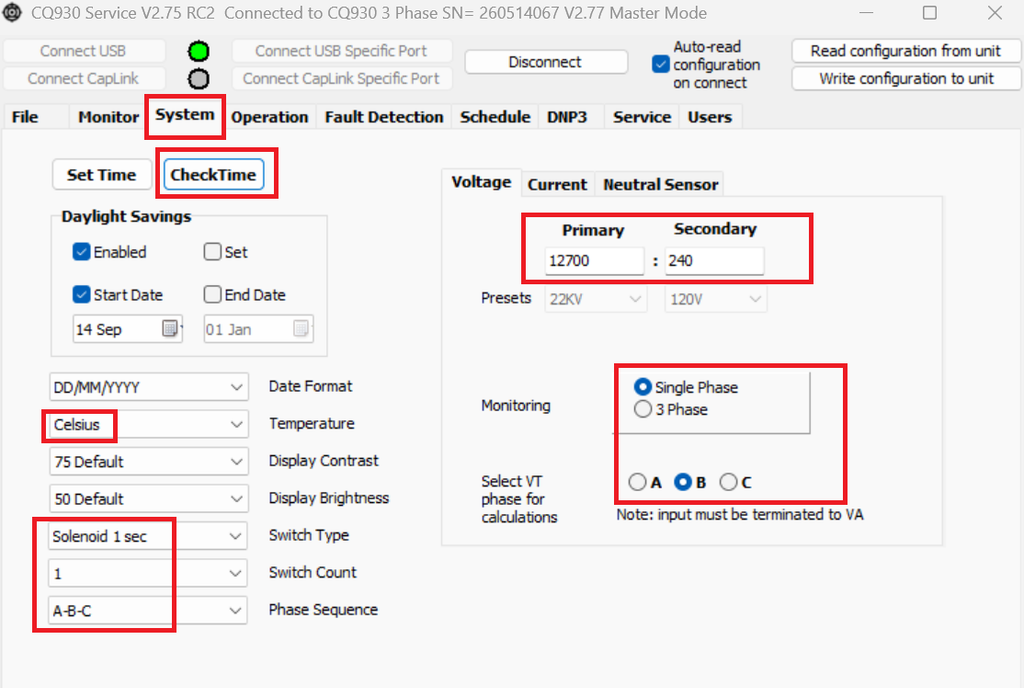

Mục 2: Cài đặt trang System

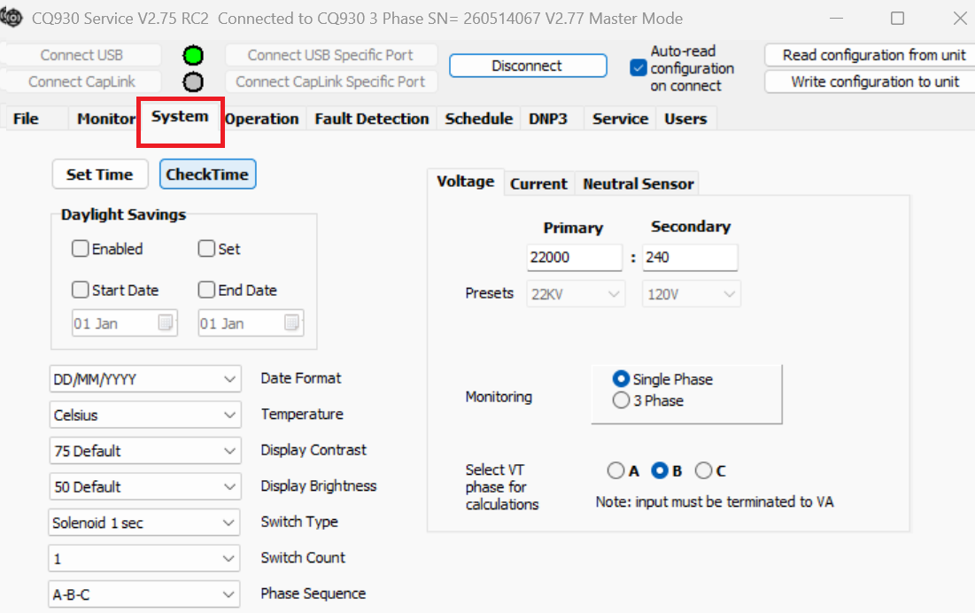

Vào trang “ System” để cài đặt các thông số thiết bị đo lường đầu vào như biến điện áp, biến dòng điện.

Date Format: Định dạng ngày, tháng => Chọn DD/MM/ YYYY

Temperature unit type: Chọn đơn vị đo nhiệt độ C hay độ F => chọn Celsius

Switch Type: Dạng máy cắt => Chọn Solenoid 1s

Switch Count: Chọn 1

Phase Sequence : Chọn thứ tự pha => Chọn A-B-C

Cài đặt thông số biến điện áp:

Primary: Điện áp sơ cấp của biến điện áp => Ghi theo thông số biến điện áp. Ví dụ 22000V (22kV), 35000V (35kV), 12700V (12.7kV)

Secondary: Điện áp thứ cấp của biến điện áp => Ghi theo thông số biến điện áp. Ví dụ 240VAC, 220VAC, 120VAC…

Monitoring: Chọn loại 1 pha hoặc 3 pha => Thường chọn 1 pha theo thực tế lắp đặt

Select VT phase for Caculations: Chọn vị trí pha biến điện áp lắp => Thường lắp pha B

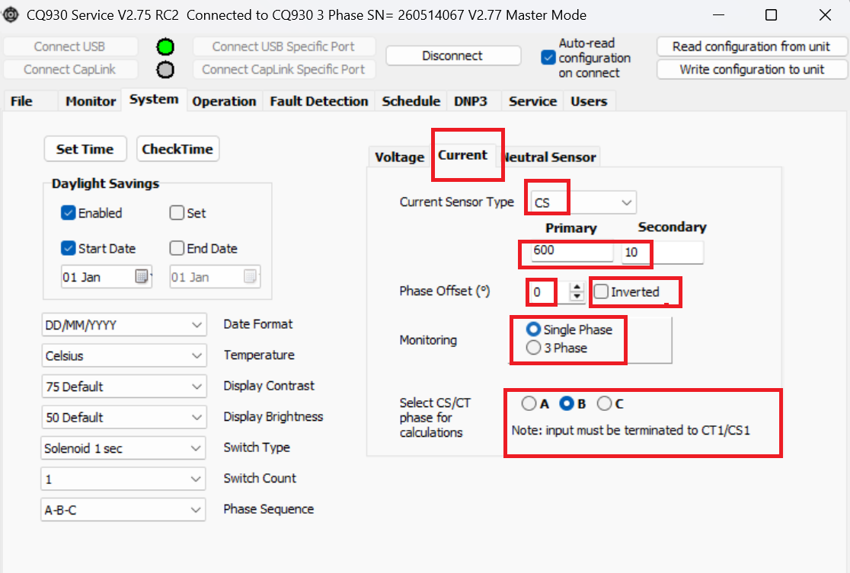

Chọn phần “Current” để cài các thông số của biến dòng điện

Ví dụ: Biến dòng cảm ứng “CS” , tỉ sô biến 600A/10VAC, góc lệch 0 độ, loại đơn pha và lắp tại pha B.

Phần Neutral Sensor để mặc định, không cài đặt

Chú ý: Trong trường hợp biến dòng điện lắp ngược hướng dòng điện, sẽ chọn “inverted” để đổi chiều dòng điện trên phần mềm.

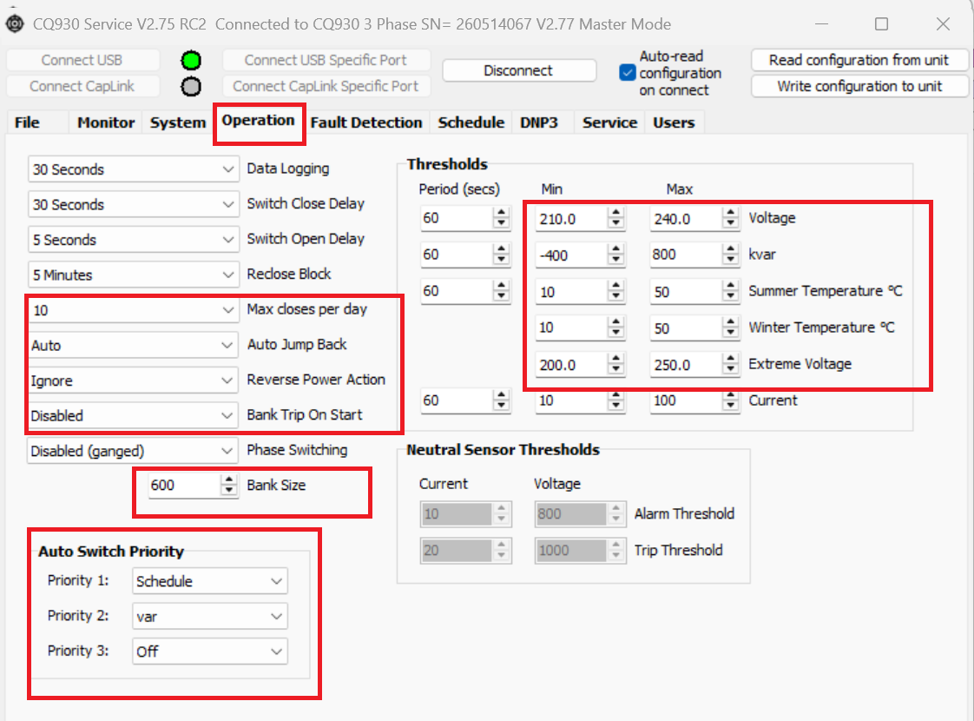

Mục 3: Cài đặt các thông số vận hành Operation

Trang này dùng để khai báo lựa chọn các ngưỡng điện áp, công suất phản kháng để máy cắt tự động đóng/ cắt khi điện áp, công suất phản kháng trên lưới vượt qua các ngưỡng mà người sử dụng cài đặt

Chọn sheet operation để cài các thông số vận hành của thiết bị.

Data logging: Thời gian ghi dữ liệu vận hành => Chọn 30 Seconds (30 giây)

Switch Close Delay: Thời gian trễ khi ra lệnh đóng máy cắt => Chọn 30 Seconds (30 giây)

Switch Open Delay: Thời gian trễ khi ra lệnh cắt máy cắt => Chọn 30 Seconds (30 giây)

Reclose Block: Thời gian khóa chống đóng máy cắt sau khi cắt => Chọn mặc định 5 Minutes (5 phút)

Max closes per day: Chọn số lần đóng máy cắt tối đa trong 1 ngày => Thường chọn 10 lần

Auto Jump Back: Chọn chế độ vận hành máy cắt Từ xa/ Tự động/ Bằng tay sau một thời gian nhất định hoặc không quay về. => Thường chọn Auto hoặc Remote tức sau vài tiếng người vận hành cài đặt tủ điều khiển, tủ sẽ tự động quay trở lại chế độ vận hành tự động/ từ xa

Reverse Power Action: Chế độ công suất ngược => Chọn Ignore (loại trừ). Tức khi dòng điện từ tải chạy ngược về nguồn thì máy cắt sẽ bỏ qua không thao tác

Bank  Trip On Start: Tự động cắt máy cắt khi khởi động tủ điều khiển => Chọn Disabled

Phase Switching: Cho phép điều khiển đóng từng pha máy cắt => Chọn  Disabled (không cho phép)

Bank Size: Dung lượng giàn tụ => Điền theo thông số lắp đặt của giàn tụ bù. Ví dụ: 600kVAR (3 pha mỗi pha 200kVAr)

Thresholds : Cài đặt các ngưỡng thông số vận hành

Period (secs): Thời gian trễ => Để mặc định toàn bộ 60 s

Voltage: Cài ngưỡng giá trị cao/ thấp của điện áp để khi giá trị điện áp trên lưới vượt qua ngưỡng này máy cắt sẽ tác động đóng/ cắt.

• Khi điện áp lớn hơn giá trị Max => sẽ tự động điều khiển cắt tụ ra để giảm điện áp xuống
• Khi điện áp nhỏ hơn giá trị Min => sẽ tự động điều khiển đóng tụ vào để nâng điện áp lên

Thông thường nếu biến điện áp dùng loại 22kV/240VAC cấp nguồn 220VAC cho thiết bị thì các phần thông số về ngưỡng điện áp sẽ cài như sau:

Min: để từ 200-215VAC

Max: đề từ 230-240VAC

Extreme Voltage: Cài đặt ngưỡng giá trị cực cao và cực thấp của điện áp

• Để giá trị Min nhỏ hơn giá trị Min tại mục Voltage ít nhất 5V, để giá trị Max lớn hơn giá trị Max tại mục Voltage ít nhất 5V

Kvar: Cài đặt ngưỡng giá trị cao/ thấp của công suất phản kháng trên lưới vượt qua ngưỡng này máy cắt sẽ tác động đóng/ cắt. Thông số này tùy người vận hành căn cứ công suất vận hành trên lưới điện để cài đặt, đây không phải thông số của giàn tụ.

• Khi công suất phản kháng vượt qua giá trị Max => sẽ tự động điều khiển đóng tụ vào để tang hệ số cos phi sát 1
• Khi công suất phản kháng vượt thấp hơn giá trị Min => sẽ tự động điều khiển cắt tụ ra để hệ số cos phi sát 1
•

Summer Temperature: Nhiệt độ lớn nhất và nhỏ nhất mùa hè => Để min = 10 độ, max= 50 độ

Winter Temperature: Nhiệt độ lớn nhất và nhỏ nhất mùa đông => Để min = 10 độ, max= 50 độ

Current: Giá trị ngưỡng của dòng điện= > Căn cứ giá trị dòng điện trên lưới để cài đặt

Auto Switch Priority: Chọn mức độ ưu tiên vận hành đóng/ cắt tự động.

Priority 1: Mức ưu tiên 1 (cao nhất)

Priority 2: Mức ưu tiên 2

Priority 3: Mức ưu tiên 3

Ví dụ:

Priority 1: Chọn Schedule

Priority 2: Chọn Voltage

Priority 1: Chọn Var

=> Chọn chế độ vận hành tự động theo thời gian là cao nhất, theo điện áp thứ 2 và theo công suất phản kháng thứ 3. Tức tại cùng 1 thời điểm thì máy cắt sẽ tác động theo chế độ thời gian trước, sau đó đến điện áp và cuối cùng mới đến công suất phảng kháng.

Trong trường hợp chỉ lựa chọn chế độ đóng/ cắt tự động theo thời gian hoặc điện áp hoặc công suất phản kháng thì tại Priority 1: Chọn Schedule hoặc Voltage hoặc Var, tại Priority 2,3 để Off.

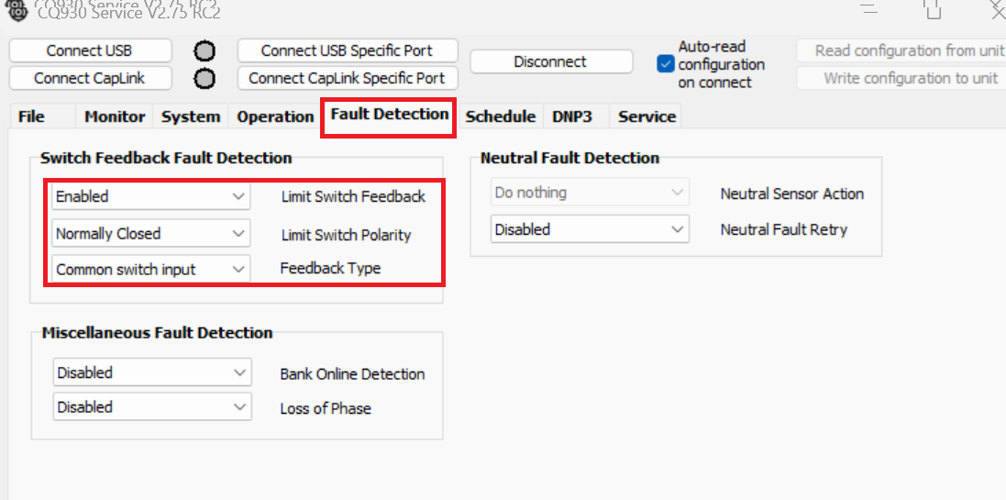

Mục 4: Cài đặt các thông số trang Faul Detection

Trang này cài đặt để tủ điều khiển có thể kiểm tra và phát hiện được máy cắt có bị lỗi không thể đóng 1 hoặc 3 pha sau khi tủ điều khiển đã ra lệnh đóng dựa vào phản hồi từ tín hiệu trạng thái tiếp điểm phụ bên trong máy cắt

Switch Feedback Fault Detection: Phát hiện lỗi phản hồi của máy cắt. Chức năng này sử dụng để phát hiện máy cắt đóng thành công hay không dựa vào phản hồi của tiếp điểm thường mở bên trong máy cắt

Limit Switch Feedback: Phản hồi trạng thái máy cắt => Chọn Enable

Limit Switch Polarity: Dạng tiếp điểm phụ => Chọn Normally Closed ( tiếp điểm thường đóng)

Feedback Type: Dạng phản hồi => Chọn Common Switch input ( Đầu vào chung)

Các mục còn lại để mặc định

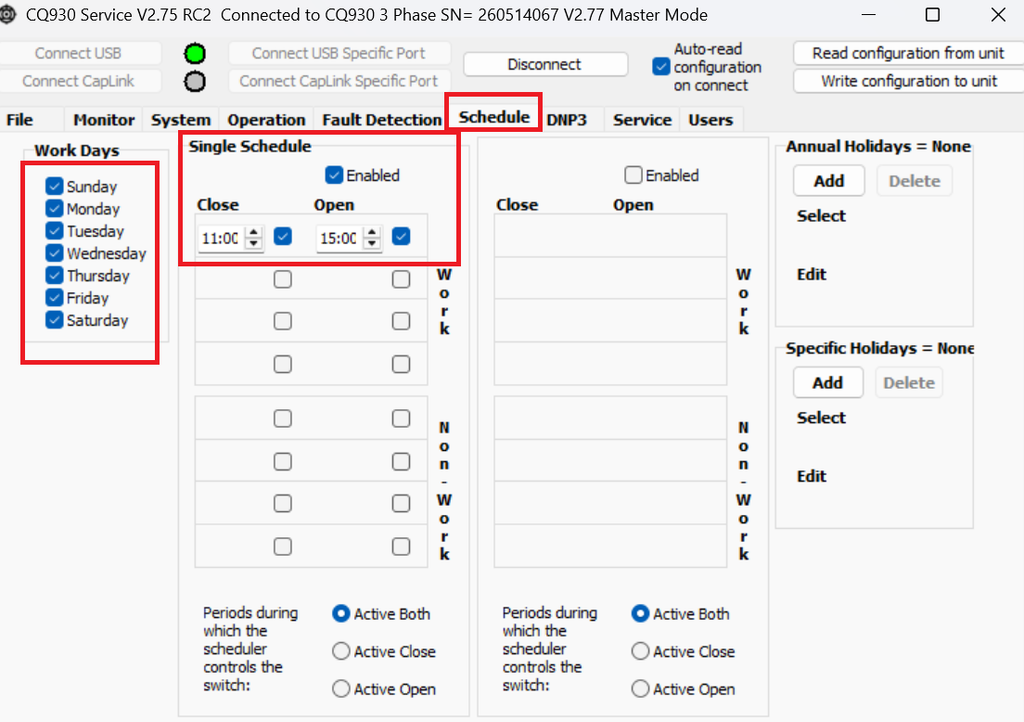

Mục 5: Cài đặt các thông số trạng Schedule

Trang này cài đặt thời gian đóng/ cắt trong ngày, trong tuần cho máy cắt khi sử dụng tính năng đóng cắt tự động theo thời gian biểu (Schedule)

 Word days: Chọn các ngày vận hành đóng cắt tự động trong tuần => Thường chọn tất cả các ngày như nhau => tích chọn hết

Single Schedule: Lịch đóng cắt đơn => Tích chọn Enabled cho phép

Cho phép đóng cắt 4 lần theo thời gian trong 1 ngày.

Ví dụ trên hình:

Tự động đóng/ cắt các ngày từ thứ 2 đến chủ nhật. Hàng ngày 11h sáng đóng, 15h cắt.

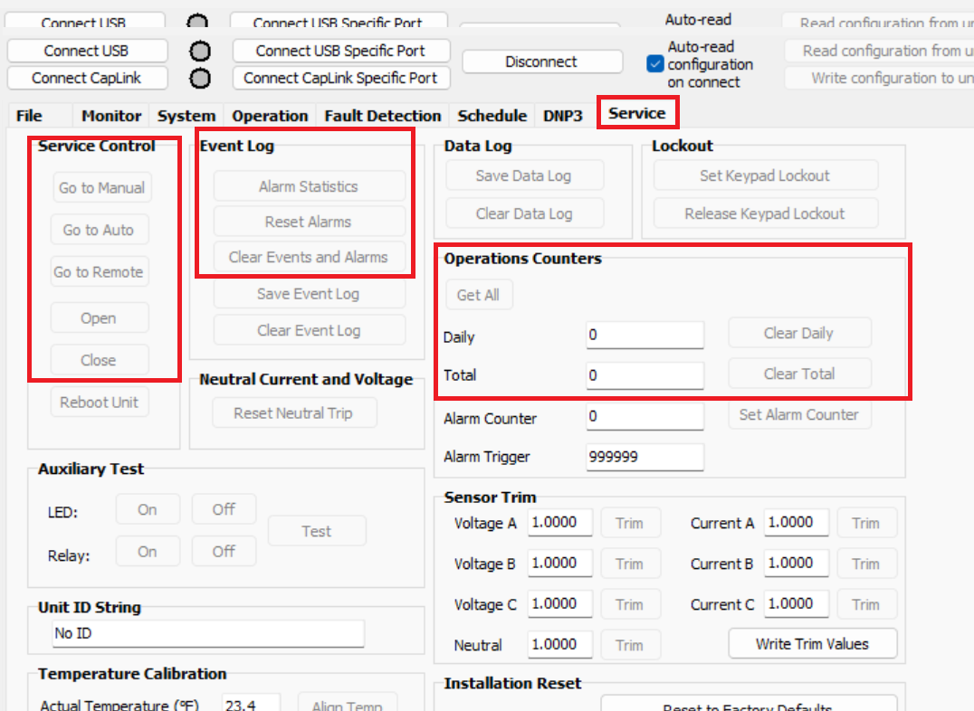

Mục 6: Sử dụng các chức năng tại trang Service

Mục Service Control: Chế độ điều khiển

• Go to Manual: Chuyển tủ về chế độ điều khiển bằng tay (không tự động)
• Go to Auto: Chuyển tủ về chế độ đóng cắt tự động (theo các thông số đã cài đặt ngưỡng)
• Go to Remote: Chuyển tủ về chế độ điều khiển từ xa qua Scada
• Open: Cắt máy cắt
• Close: Đóng máy cắt

Do vậy muốn điều khiển đóng/ cắt trực tiếp trên tủ điều khiển thì cần chuyển tủ về chế độ điều khiển bằng tay Go to Manual, sau đó mới có thể chọn open/ close để cắt/ đóng máy cắt

Mục Event Log: Bản ghi sự kiện lỗi

• Alarm Statistics: Thông báo trạng thái các lỗi => Dùng để biết tủ đang báo các lỗi gì để kiểm tra và chỉnh lại thông số cài đặt
• Reset Alarm: Khởi động lại đèn lỗi => Reset lại để kiểm tra còn lỗi sau khi đã khắc phục hay không
• Clear Events and Alarm: Xóa toàn bộ sự kiện và lỗi

Mục Operations Counters: Bộ đếm vận hành, dùng để ghi lại số lần đóng cắt trong ngày và tổng số lần đóng cắt của thiết bị

Mục 7: Cách lưu ifle thông số đã cài và sử dụng file thông số có sẵn để cài đặt cho các tủ khác với thông số vận hành tương tự

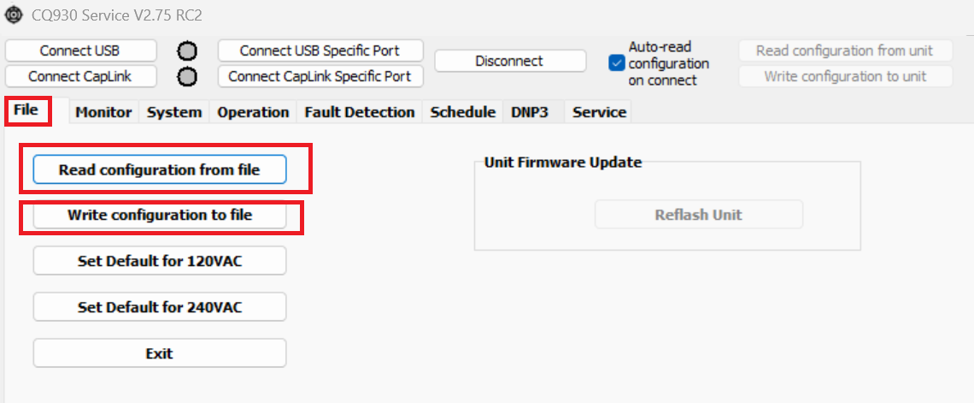

Để tránh phải khai báo lại nhiều thông số cho các tủ điều khiển tại các vị trí khác nhau có các thông số vận hành tương tự, chúng ta có thể sử dụng trang “FILE” để lưu lại file cài đặt và load lại file cài đặt mẫu vào tủ

Write configuration to file: Lưu phần cấu hình cài đặt của tủ điều khiển vào file và lưu lại trên máy tính để sử dụng file cài sẵn này cho các tủ điều khiển khác

Read configuration from file: Đưa file cấu hình có sẵn trên máy tính vào tủ điều khiển

Sau khi đưa file cấu hình vào , chọn Write configuration to unit để lưu lại các thông số của file cấu hình vào tủ điều khiển
